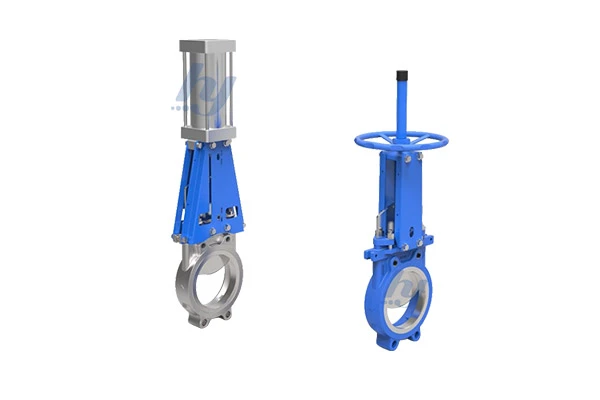

Válvula de compuerta deslizante de baja presión

La válvula de compuerta deslizante de baja presión es un dispositivo de control personalizado de apertura, cierre y cierre-para sistemas de transporte de fluidos, polvos y materiales granulares en condiciones de baja-presión. Aprovechando los años de experiencia de la compañía en la fabricación de válvulas y tecnología de transporte de materiales, utiliza una "corredera deslizante" como núcleo, empleando una estructura deslizante de apertura y cierre vertical u horizontal. Ofrece ventajas como apertura y cierre flexibles, propiedades anti-obstrucción y resistencia al desgaste-, sellado confiable, estructura simple y adaptabilidad a condiciones de baja-presión. Fabricado en estricta conformidad con las normas pertinentes, como GB/T 9092, API 598 e ISO 4401, es adecuado para condiciones de baja-presión desde la presión atmosférica hasta 0,6 MPa. Se utiliza ampliamente en industrias como la química, metalúrgica, minera, de procesamiento de granos, de materiales de construcción y de protección ambiental, resolviendo por completo los problemas de la industria, como atascos de apertura y cierre de válvulas, sellado deficiente, acumulación de material y bloqueo de tuberías, y operaciones engorrosas en condiciones de baja-presión. Simplifica el control de tuberías y mejora la estabilidad y conveniencia del sistema.

Como centro de control clave en sistemas de transporte de medios de baja-presión, este producto presenta un "corte preciso-a través de una placa deslizante" como su función principal. Sus tres funciones principales trabajan sinérgicamente para conectar tuberías de transporte con equipos de almacenamiento y transporte, logrando un control de medios eficiente y al mismo tiempo garantizando un funcionamiento estable y facilidad de uso. Es adecuado para diversos requisitos de procesos de baja-presión.

Apertura y cierre de precisión de baja-presión: Al adoptar una estructura de placa deslizante, la placa se mueve suavemente mediante actuadores manuales, neumáticos o eléctricos para lograr una apertura y cierre rápidos y un corte preciso del medio. La carrera de apertura y cierre es controlable, sin atascos ni desviaciones. Es adecuado para condiciones de baja-presión desde presión normal hasta 0,6 MPa. Puede bloquear o conducir eficazmente el transporte de fluidos, polvos y materiales granulares para evitar fugas de medios y flujo cruzado. Es adecuado para escenarios de transporte de baja-presión con requisitos básicos de precisión de apertura y cierre.

Anti-obstrucción y anti-acumulación, apto para múltiples soportes: La placa de inserción adopta un diseño plano optimizado y la pared interior del canal de flujo está pulida con precisión (la precisión del pulido puede alcanzar 400#), suave y limpia, sin protuberancias ni esquinas muertas, lo que puede evitar eficazmente la acumulación y atasco de polvo, materiales granulares o fluidos viscosos, y es adecuada para materiales granulares con un tamaño de partícula de 0,1 ~ 60 mm y diversos medios fluidos de baja-presión; durante la traslación de la placa de inserción, puede raspar el material ligeramente adherido en la pared interna del canal de flujo, evitando aún más la acumulación y el bloqueo de material, y eliminando por completo el problema de bloqueo de material y el tiempo de inactividad, lo que lo hace adecuado para escenarios con mucho polvo, alta viscosidad y medios de baja presión.

Excelente sellado de baja-presión y rendimiento-a prueba de fugas: Adopta una estructura de sellado adecuada, con la placa deslizante y el asiento de la válvula bien ajustados. Los componentes de sellado están hechos de materiales adecuados-resistentes al desgaste, al envejecimiento-y a baja-presión-adecuada-materiales como PTFE, NBR (caucho de nitrilo) y caucho fluorado. Se pueden seleccionar de manera flexible según las características del medio para lograr cero fugas en condiciones de baja-presión. Previene eficazmente que el medio se escape y entre aire, evitando el desperdicio de material, daños al equipo y la contaminación por polvo en el taller. Es adecuado para un funcionamiento estable-a largo plazo en escenarios de baja-presión.

1. Compatibilidad con bajo-voltaje, apertura y cierre flexibles sin interferencias.

El núcleo adopta una estructura de placa deslizante, que está diseñada para condiciones de baja-presión (presión atmosférica de hasta 0,6 MPa). Tiene una estructura simple, baja resistencia y un proceso de apertura y cierre suave sin impactos ni ruidos. La placa se mueve suavemente sin atascos ni desviaciones. Con un mecanismo de límite preciso, garantiza que la apertura y el cierre estén en su lugar y evita el flujo cruzado de medios-causado por una apertura y un cierre incompletos. La velocidad de respuesta de apertura y cierre es rápida. El accionamiento manual puede completar rápidamente la operación, mientras que el accionamiento neumático y eléctrico puede realizar el control remoto, que es adecuado para condiciones de transmisión de baja-presión con apertura y cierre frecuentes.

2. Anti-obstrucción y resistencia al desgaste-, adecuado para múltiples medios y escenarios.

El cuerpo de la válvula y la compuerta deslizante están fabricados con precisión en acero fundido o acero inoxidable (304 y 316L opcionales). Algunos modelos livianos utilizan hierro fundido de alta-resistencia, lo que equilibra durabilidad y economía. Son adecuados para entornos hostiles de baja-presión con mucho polvo, alta humedad y corrosión leve. La superficie de la compuerta deslizante está endurecida (HRC mayor o igual a 50), exhibiendo una excelente resistencia al desgaste, a la corrosión y al impacto. Puede resistir eficazmente el decapado a alta velocidad de polvos y gránulos y la erosión de fluidos corrosivos. El diseño aerodinámico del canal de flujo elimina los rincones muertos para residuos de material, lo que lo hace adecuado para diversos medios de baja-presión, como aceite hidráulico, agua limpia, fluidos químicos, polvos y gránulos, con una amplia gama de aplicaciones.

3. Estructura simple y gran adaptabilidad de instalación.

Adopta un diseño integrado y simple, tiene una estructura simple y un tamaño compacto, ocupando menos espacio de instalación en comparación con las válvulas tradicionales de baja-presión. Es especialmente adecuado para escenarios de transporte de baja-presión con tuberías densas y espacio limitado en talleres. El diámetro nominal cubre DN50 ~ DN600 y la interfaz adopta la conexión de brida estándar GB/T 9113, que se puede conectar sin problemas con varios sistemas de transporte neumático de baja-presión, silos de almacenamiento, tuberías de transporte y equipos de descarga. Admite múltiples métodos de instalación, como horizontal y vertical, sin necesidad de modificaciones complejas, y tiene una adaptabilidad extremadamente fuerte, que puede adaptarse de manera flexible a diferentes requisitos de diseño de tuberías de baja-presión.

4. Fácil de operar y costo de mantenimiento extremadamente bajo.

Admite modos de conducción manual, neumático y eléctrico. El accionamiento manual presenta un diseño de mango ergonómico, lo que hace que la operación sea flexible y sin esfuerzo, lo que permite una intervención manual rápida en emergencias sin requerir habilidades especializadas. Los accionamientos neumáticos y eléctricos permiten el control remoto y el enlace automatizado, adaptándose a las líneas de producción industriales automatizadas y eliminando la necesidad de operación manual-in situ, lo que mejora significativamente la eficiencia operativa. Al adoptar un diseño modular, los componentes vulnerables, como las placas de compuerta y los sellos, se pueden desmontar y reemplazar individualmente sin necesidad de retirar completamente la válvula, lo que mejora la eficiencia del mantenimiento en más del 60 %. La configuración estandarizada de piezas vulnerables garantiza una adquisición conveniente y de bajo costo-, al mismo tiempo que es resistente al desgaste-y duradera, lo que reduce la frecuencia de reemplazo. El equipo funciona con baja vibración y una baja tasa de fallas, lo que permite un funcionamiento continuo a largo plazo-.

5. Sellado confiable de baja-presión y operación estable.

La estructura de sellado está optimizada para condiciones de baja-presión, con la compuerta deslizante y el asiento de la válvula ajustando firmemente. Los componentes de sellado están hechos de materiales flexibles adecuados para escenarios de baja-presión, lo que garantiza un rendimiento de sellado estable y logra cero fugas en condiciones de baja-presión, evitando así la pérdida de medios y la contaminación ambiental. El cuerpo de la válvula se ha sometido a pruebas de resistencia a baja-presión y no muestra deformación ni fugas. Puede funcionar de manera estable durante mucho tiempo dentro de un rango de presión baja-desde presión atmosférica hasta 0,6 MPa y un rango de temperatura de -20 grados a 200 grados, cumpliendo con los requisitos de operación continua de los sistemas de transmisión de baja presión y eliminando la necesidad de mantenimiento frecuente.

6. Relación de alto costo-rendimiento, adecuada para aplicaciones esenciales de bajo-voltaje

Diseñada específicamente para aplicaciones de baja-presión, esta válvula presenta un diseño estructural optimizado que garantiza el rendimiento manteniendo al mismo tiempo costos de fabricación razonables, ofreciendo una rentabilidad-significativamente mayor en comparación con las válvulas-de uso general. Se integra perfectamente con nuestros sistemas de transporte neumático y equipos de almacenamiento de baja-presión, lo que lo hace adecuado para industrias con requisitos de alta-presión, como la química, la minería y el procesamiento de granos. No se necesitan componentes adicionales de alta-presión, lo que reduce la inversión general en el sistema. Se admite personalización no-estándar; el tamaño de la placa de la compuerta, el material de sellado y el diámetro nominal se pueden ajustar según las características del medio, el espacio de instalación y el método de accionamiento para satisfacer las necesidades individuales de los clientes.

Shanghai Hanye Engineering Technology Co., Ltd. se especializa en el control de materiales y fluidos de baja-presión, centrándose en los puntos débiles de la apertura y el cierre medios en condiciones de baja-presión. Con "flexibilidad y conveniencia, anti-obstrucción y resistencia al desgaste-, sellado confiable y alta rentabilidad-efectividad" como sus principios básicos, ofrece a los clientes válvulas de compuerta deslizante de baja presión altamente confiables y adaptables y soluciones relacionadas. Para obtener parámetros detallados, soluciones de adaptación de las condiciones operativas o estudios de casos in situ, no dude en contactarnos.
